ТЕМА: USB->KL-Line для самоcтоятельного изготовления

USB->KL-Line для самоcтоятельного изготовления 12 года, 6 мес. назад #126

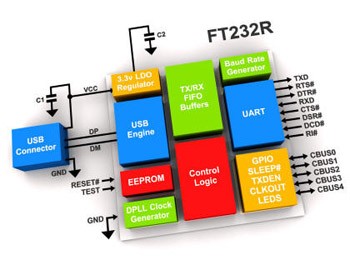

Адаптер собран на микросхеме FT232R и максимально приспособлен для работы с программой MMC reader. Для его использования в программе нужно задать КОМ порт, который определился в системе



Внешний вид адаптера


Для подключения к автомобилям Mitsubishi с диагностической розеткой 12 пин. а так же для некоторых систем с колодкой 16 пин. применяется кабель от прикуривателя и дополнительные выводы из комплекта адаптера.



Подключать адаптер к кабелю от прикуривателя необходимо с отключенным питанием на кабеле !

Коммутация выводов 1G и Diagnosis control line должна производится вручную согласно этого рисунка. Дополнительно в программе предусмотрены подсказки для правильной коммутации выбраной системы



Драйвера для адаптера

Вложенный файл:

Имя файла: D2XX_Drivers.rar
Размер файла: 945889



Приобрести можно в этом разделе


Схема для самостоятельного изготовления



После сборки чип FTDI нобходимо запрограммировать. Делается это просто при помощи утилиты MProg



Микропрограмма и все необходимое внутри архива

Вложенный файл:

Имя файла: DocUSB_KLlineDevice1GMMC.rar
Размер файла: 546330


Инструкция

Вложенный файл:

Имя файла: Instruction.rar
Размер файла: 267139


Печатная плата и расположение элементов

Вложенный файл:

Имя файла: .doc
Размер файла: 63 KB



Не рекомендуется применять адаптер на автомобилях VAG группы, это может привести к выходу из строя транзистрорного ключа управляющего каналом Diagnosis control (Pin. 1)
Изменено: 8 года, 1 мес. назад от admin.
Тема заблокирована.

USB->KL-Line для самостоятельного изготовления 12 года, 6 мес. назад #127

Здесь можно задавать вопросы по изготовлению адапрера
Изменено: 12 года, 5 мес. назад от admin.
Тема заблокирована.

Re: USB->KL-Line для самостоятельного изготовления 5 года, 5 мес. назад #1523

Выкладываю новую версию адаптера v.2 (без коммутации) для самостоятельного изготовления.
Мы отказались от использования микросхемы CD4049B CMOS, которую применяли в первой версии из-за частых отказов, и полностью перешли на транзисторные ключи BC817.
Особенностью К линии марки Митсубиси является то, что уровень логического нуля источника (ЭБУ) при обмене данными на некоторых блоках может составлять около 1 вольта, что крайне недостаточно! Применение стандартных драйверов для K-Line для таких условий недопустимо, они просто не будут переключать свое состояние, и отправленные пакеты от ЭБУ не попадут в приемник UART. Вторая особенность заключается в том, что уровень логического нуля тестера (адаптера) должен быть ниже 0.25 вольт. У стандартных драйверов для K-Line достигает всего 0.3 - 0.35 вольт, этого уровня уже недостаточно для принимаемых пакетов блоком управления. Собственно вот основные условия для качественного обмена данными на марке Митсубиси по К линии.
Хочу заметить, что на некоторых моделях нормально работают обычные адаптеры K-Line.
Вот к примеру снимки обмена данными двух блоков управления SRS и Трансмиссии на одной и той же машине. Из осциллограмм видно разницу уровней в одной и той же К линии.
В прикрепленном архиве принципиальная схема и разводка печатной платы



Вложенный файл:

Имя файла: Platev2.zip
Размер файла: 99 KB
Вложения:
Изменено: 5 года, 5 мес. назад от Евгений.
Тема заблокирована.
